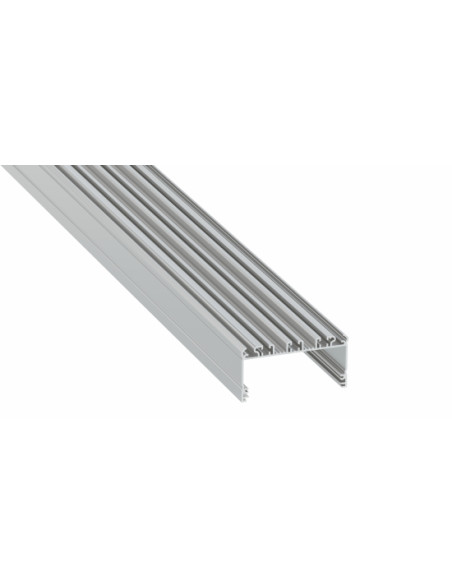

Profil LED LUMINES typ Largo srebrny anodowany 1 m

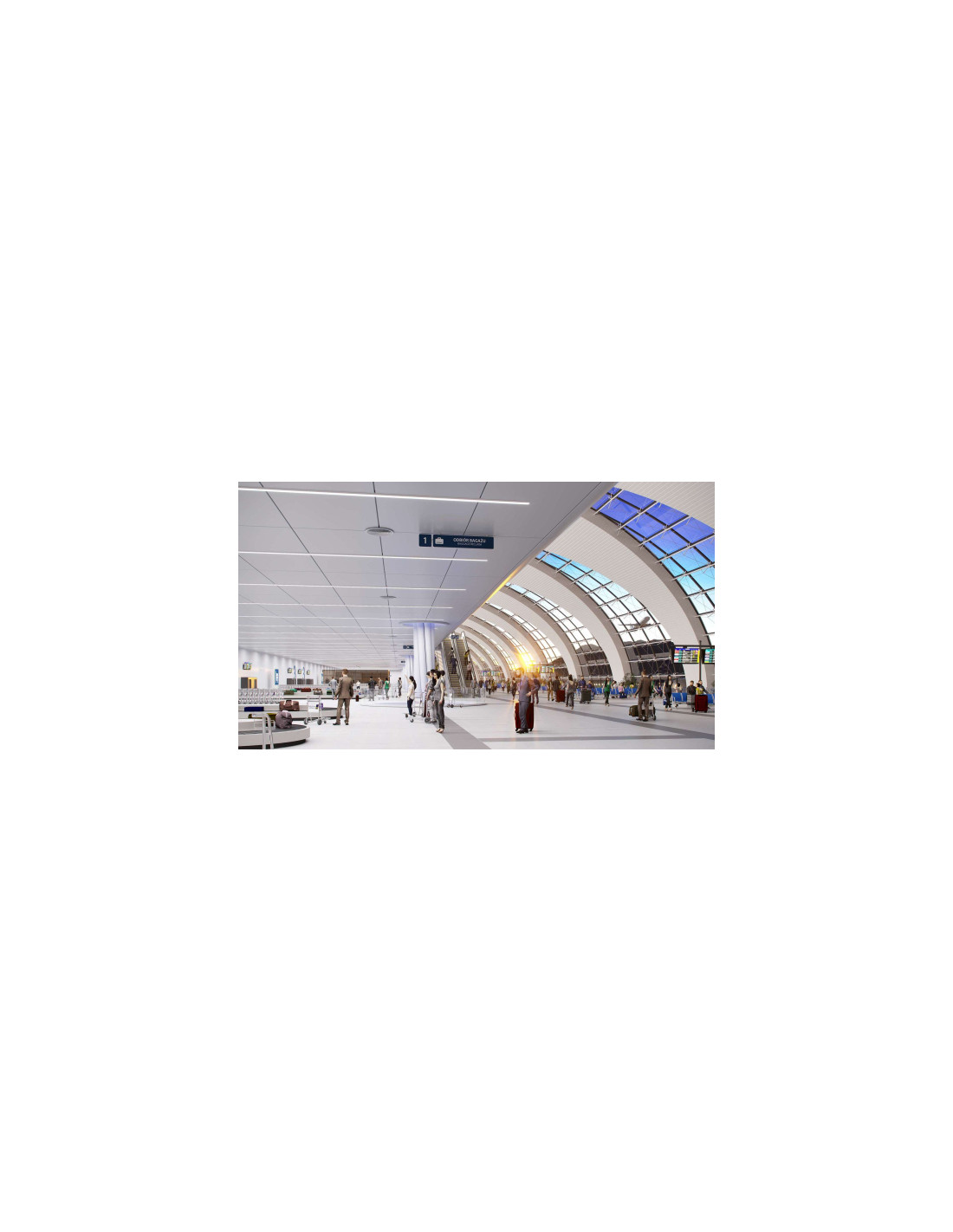

Profil aluminiowy LARGO LUMINES to profil nawierzchniowy, architektoniczny - do budowy złożonych systemów oświetlenia, z możliwośćią wykorzystania do sześciu taśm LED. Zaprojektowany do stosowania w budynkach komercyjnych i obiektach użyteczności publicznej.

Wersje kolorystyczne:
- profil srebrny anodowany,
- profil biały lakierowany (RAL9016)
- profil czarny lakierowany (RAL9005 mat.)

Sposób montażu:
- profile montażowe LARGO M1/M2/M3/M4,
- zawiesia (jako oświetlenie wiszące)

Akcesoria do profilu aluminiowego LARGO LUMINES

KLOSZE (przesłonki):
- klosz SUPERWIDE z tworzywa PMMA - transparentny, mrożony, mleczny, frosted mleczny
- klosz SUPERWIDE PLEXI - mleczny
Montowane na wcisk od góry profilu.

ZAŚLEPKI :
- aluminiowe, z otworem lub bez otworu w 3 wersjach kolorystycznych (biały, srebrny, czarny)

PROFILE MONTAŻOWE:
- profil montażowy Largo M1,
- profil montażowy Largo M2,
- profil montażowy Largo M3,
- profil montażowy Largo M4

DODATKOWE AKCESORIA:
- łącznik prosty,
- łącznik kątowy 90°,
- łącznik poprzeczny kątowy,
- łącznik kątowy 120°,
- dławnica,
- zawiesia przewodzące

Profile dostępne w odcinkach: 1000 mm, 2020 mm, 3000  mm.
Możliwość zakupu dłuższych odcinków po kontakcie z biurem obsługi.

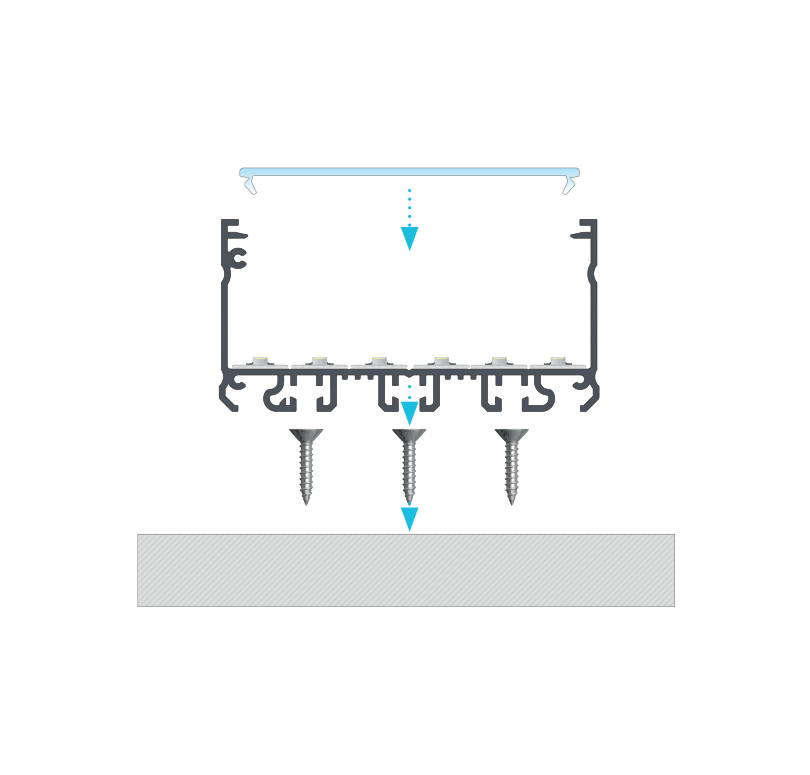

Instrukcja montażu profilu LARGO z kloszem SUPER WIDE przy pomocy wkrętów montażowych.

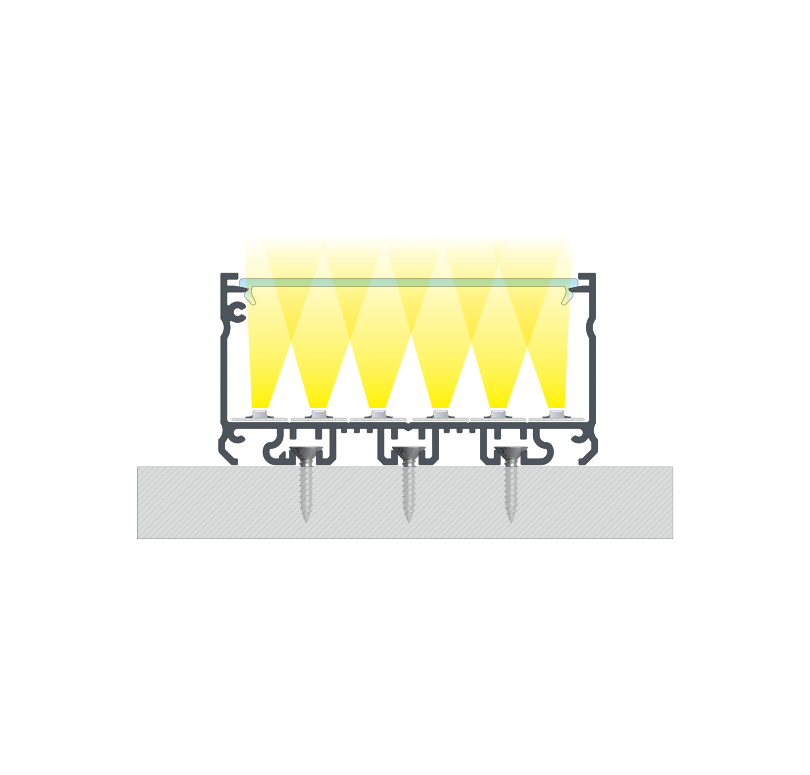

Efekt końcowy montażu profilu LARGO z kloszem SUPER WIDE przy pomocy wkrętów montażowych.

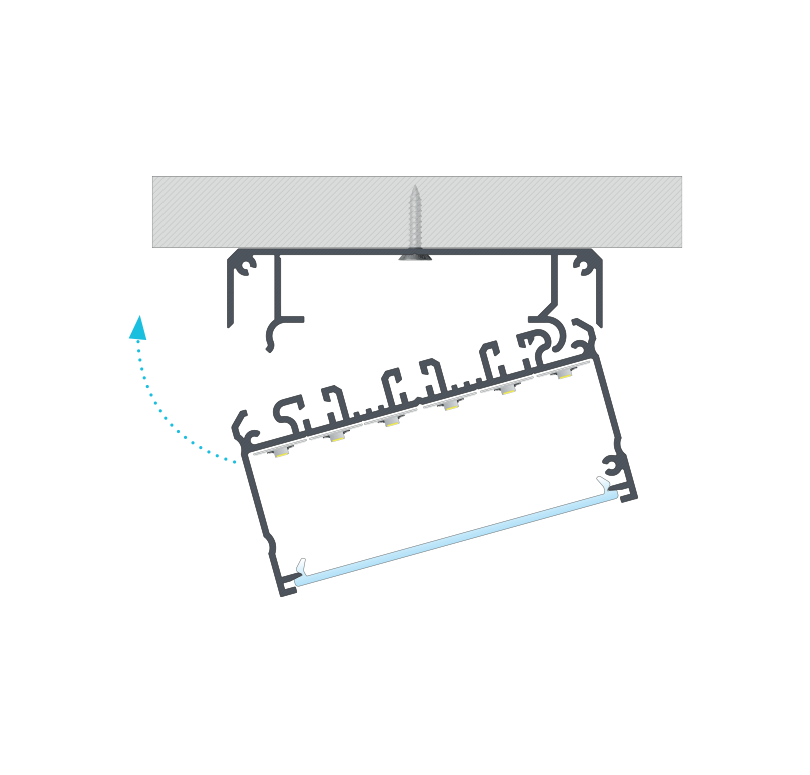

Zasada montażu systemu profilu LARGO z kloszem SUPER WIDE z wykorzystaniem profilu montażowego LARGO M1.

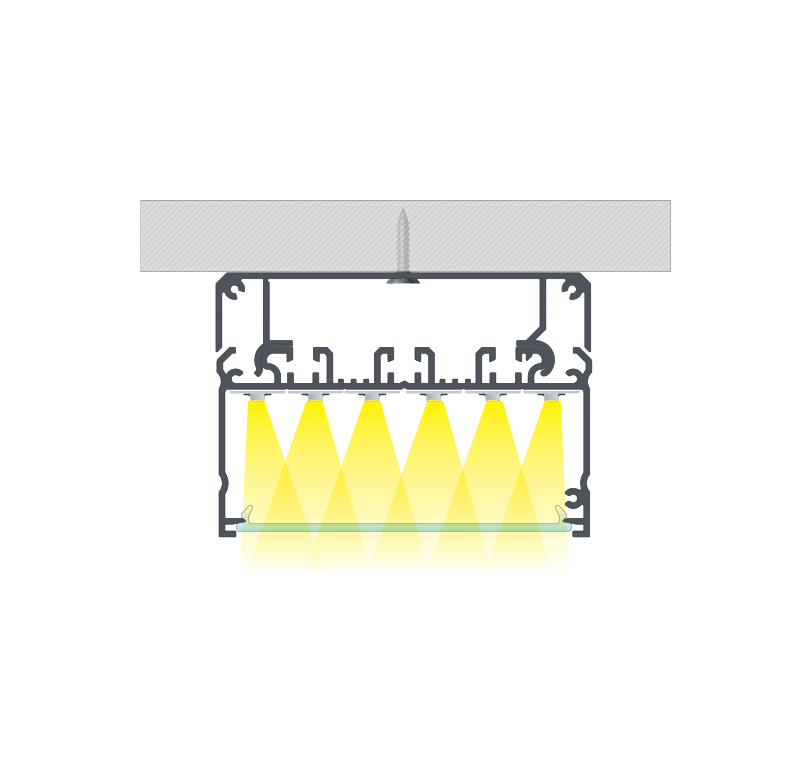

Efekt końcowy montażu systemu profilu LARGO z kloszem SUPER WIDE z wykorzystaniem profilu montażowego LARGO M1.

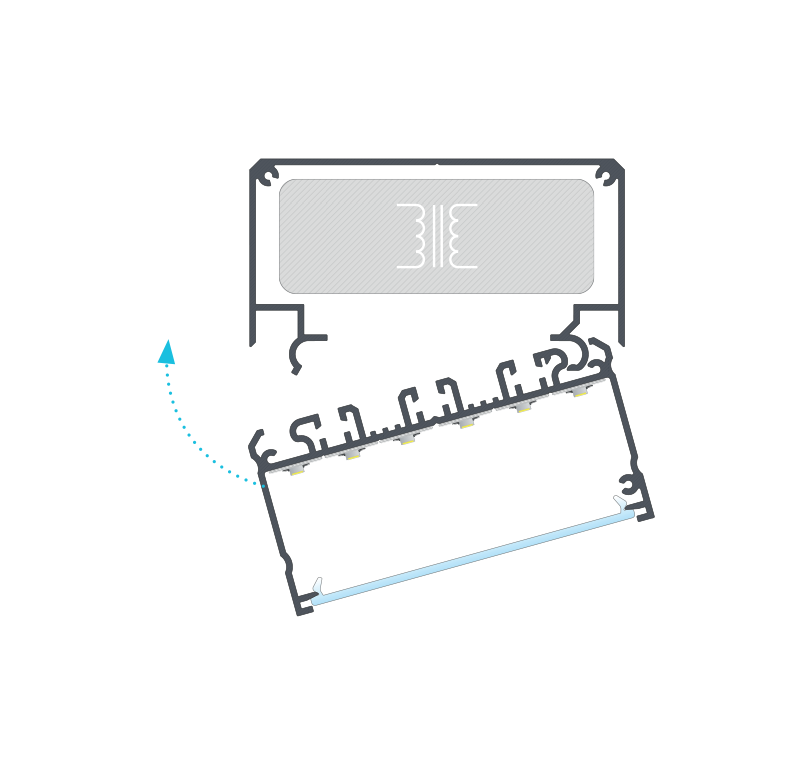

Zasada montażu profilu LARGO z kloszem SUPER WIDE, z wykorzystaniem profilu montażowego LARGO M2, z przeznaczeniem na zasilacz.

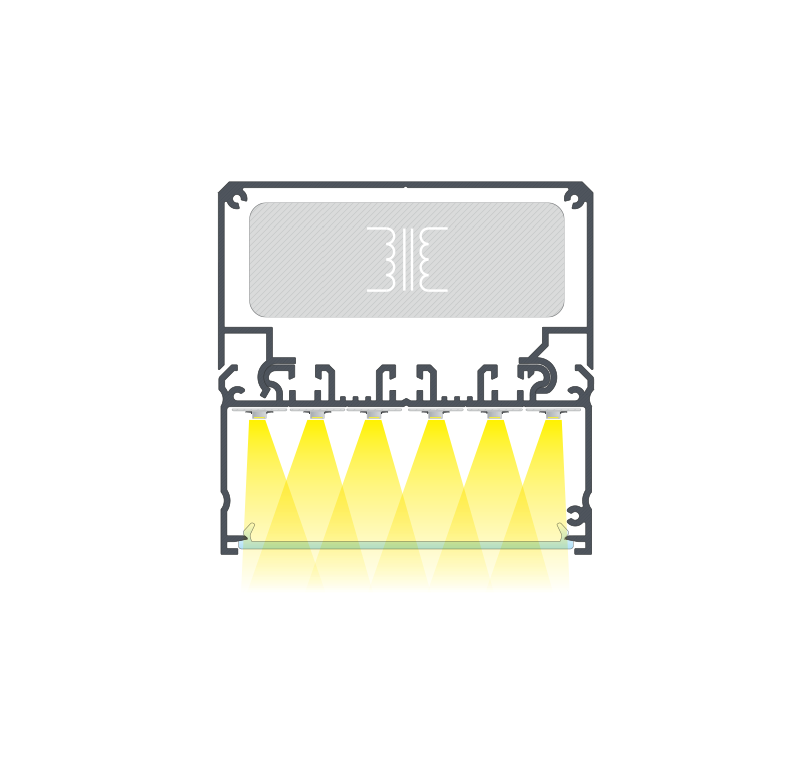

Efekt końcowy montażu profilu LARGO z kloszem SUPER WIDE, z wykorzystaniem profilu montażowego LARGO M2, z przeznaczeniem na zasilacz.

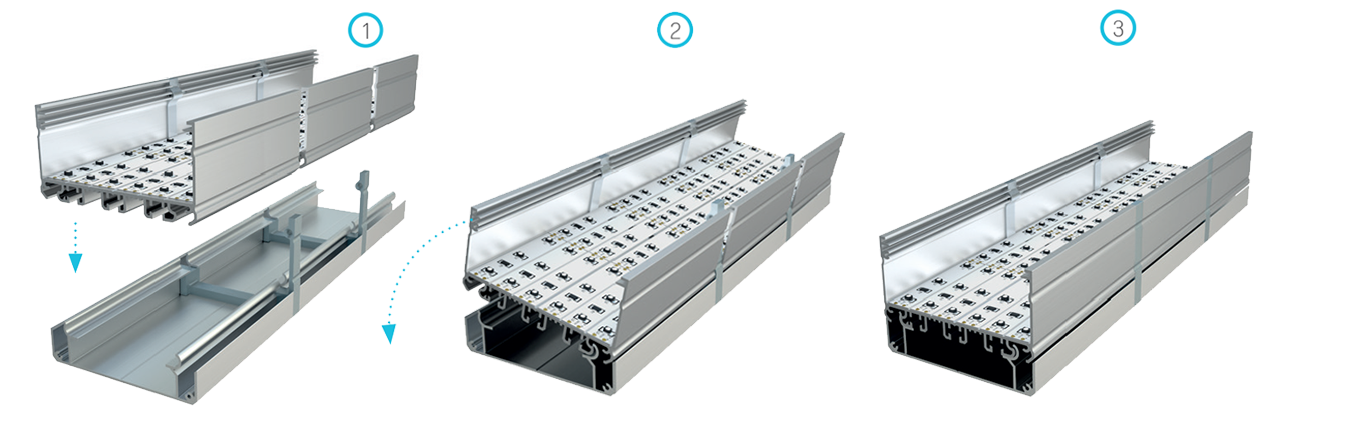

Zasada montażu systemu profilu LARGO z wykorzystaniem łączników profilowych oraz profilu montażowego LARGO M1.

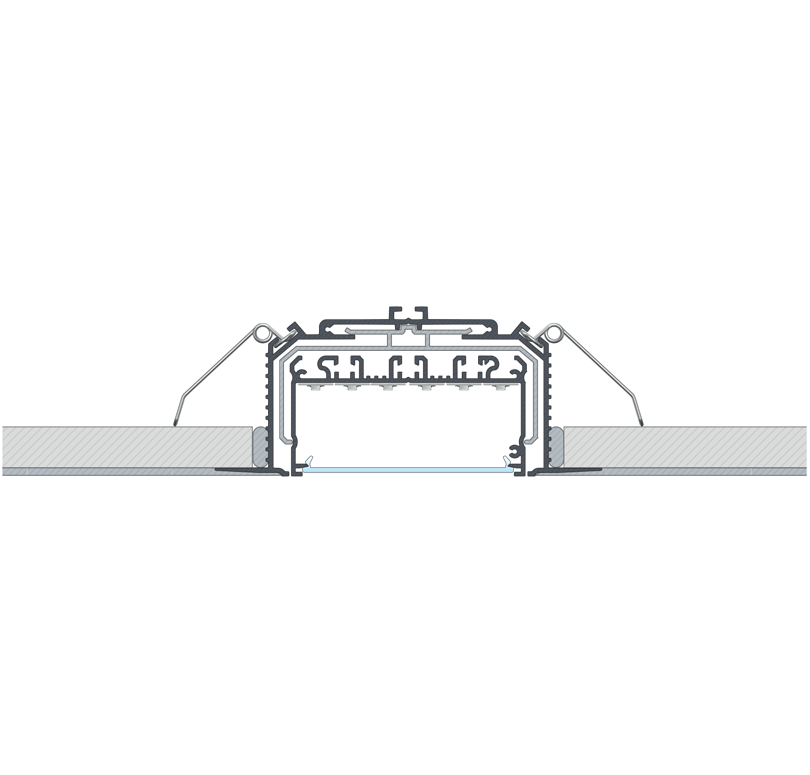

Efekt końcowy montażu systemu profilu LARGO z kloszem SUPER WIDE oraz profilem montażowym LARGO M3 wraz ze sprężynami montażowymi.

Zasada montażu systemu profilu LARGO z kloszem SUPER WIDE z wykorzystaniem profilu montażowego LARGO M4, łącznika międzyprofilowego LARGO oraz profilu pomocniczego ROSET.

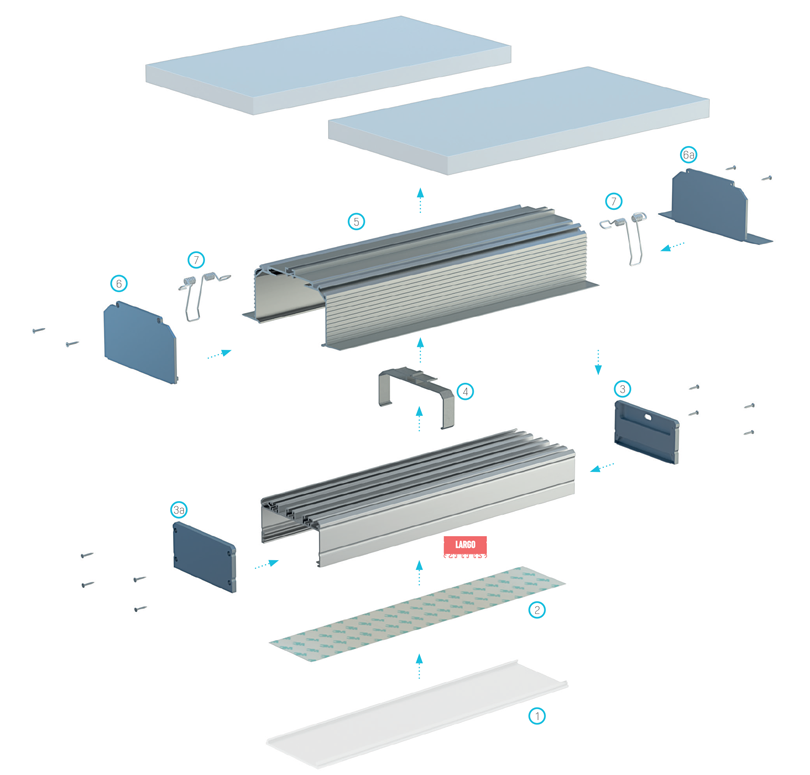

Schemat złożenia elementów systemu oświetleniowego w suficie z wykorzystaniem profilu LARGO (1) klosza SUPER WIDE, (2) taśm LED, (3) zaślepki LARGO z otworem, (3a), zaślepki LARGO bez otworu, (4) łącznika międzyprofilowego LARGO, (5) profilu montażowego LARGO M3, (6) zaślepki LARGO M3 z wykończeniem prostym, (6a) zaślepki LARGO M3 z wykończeniem pełnym, (7) sprężyn montażowych.

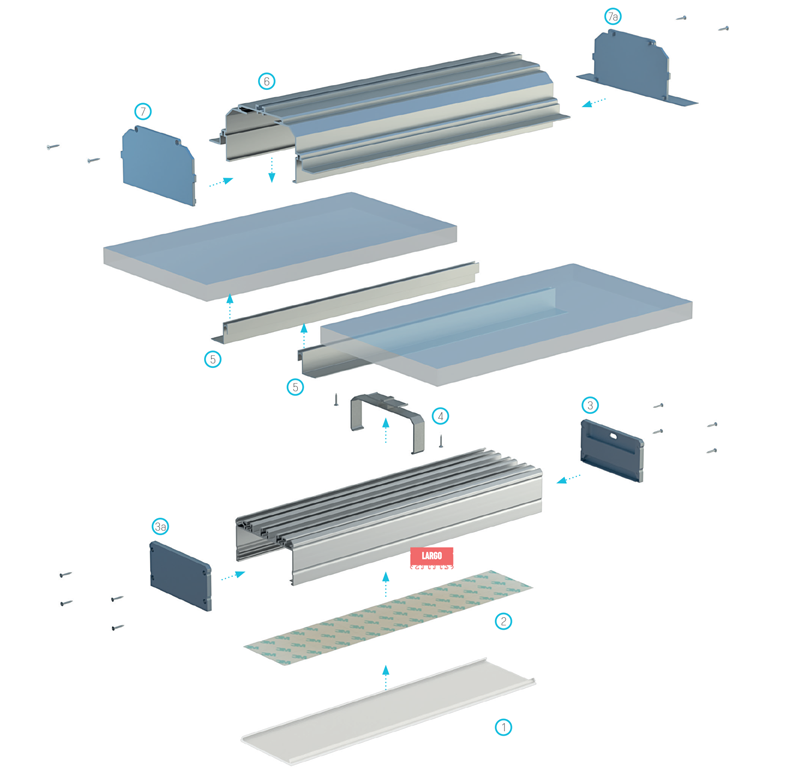

Schemat złożenia elementów systemu oświetleniowego w suficie z wykorzystaniem profilu LARGO, (1) klosza SUPER WIDE, (2) taśm LED, (3) zaślepki LARGO z otworem, (3a), zaślepki LARGO bez otworu, (4) łącznika międzyprofilowego LARGO, (5) profilu pomocniczego ROSET, (6) profilu montażowego LARGO M4, (7) zaślepki LARGO M4 z wykończeniem prostym, (7a) zaślepki LARGO M4 z wykończeniem pełnym.
